Detalhes do produto:
Condições de Pagamento e Envio:
|
potência do laser: | 300W (o outro poder pode ser opcional) | A 2D escala da tabela de funcionamento: | 300 * 300mm ou 500 * 500mm (pode ser personalizado) |
---|---|---|---|
Modo Drive: | Movimentação do servo motor o parafuso da bola | Velocidade máxima da tabela: | 100mm/s |
Ajuste da linha central de Z: | Manualmente ou sistema de vigilância do CCD do enlace do motor de serov | Posicionando a precisão: | 0.05mm |
Repita o posicionamento da precisão: | 0.02mm | refrigerar: | Refrigerar de água |
largura de pulso: | 0.1~50.0ms | Exigência da fonte de alimentação: | 380V±10%, 50Hz, 40A |
Exigência da eletricidade: | 12-15kW, trifásico | método da soldadura: | Automático + soldagem |
Realçar: | laser welding system,fiber welding machine |

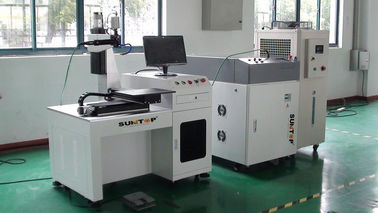

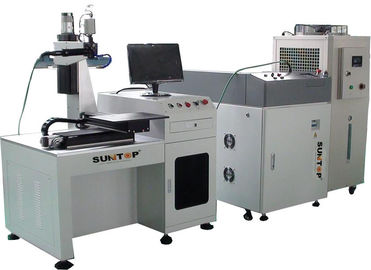

máquina de soldadura do laser da fibra 300W, laser automático do pulso de Yag para produtos
1, faz à máquina featurues principais:
1.1. A lâmpada de xénon bombeada, fonte luminosa fibra-acoplada da saída, usa o sistema de feedback da energia ou o sistema de feedback atual, estabilidade alta, boa qualidade do feixe, o ponto da soldadura é consistência bonita e boa.
1.2. O uso ótico do sistema da máquina a transmissão de fibra em vez dos espelhos reflete qual tem a baixa taxa de falhas futura e a conversação eletro-ótica alta.
1.3. Transmissão flexível, cabeça de soldadura, volume pequeno, integração em linha conveniente.
1.4. Fácil integrar todos os tipos de estações de trabalho e de plataforma do movimento, realize a soldadura complexa, exigências da soldadura da elevada precisão.
1.5. Pode de acordo com exigências de cliente da integração em várias linhas, para encontrar as necessidades linha trabalho produção da canalização, pode igualmente o tipo conveniente conseguir o robô de soldadura inteiramente automatizado.
1.6. Pode realizar trajetos da luz dobro, tais como a espectroscopia multipass do trajeto quatro leve, na energia espectral espectral e o tempo, não somente pode realizar o lugar dobro processar, salvar o material, acima de e o tempo ocioso da máquina, melhora extremamente a eficiência do prodcution, pode realizar perspectivas múltiplas de multipass soldando ao mesmo tempo umas exigências de processamento mais complexas.
1.7. Expanda extremamente a aplicação de meios da soldadura de laser, faça a aplicação da soldadura de laser mais larga e mais flexível.
2, campos da aplicação da máquina
Amplamente utilizado nos escudos do metal da bateria do telemóvel, a indústria da propaganda, a soldadura de vidro do quadro, a soldadura de aço inoxidável do quadro, a soldadura do teclado, soldadura do silicone e de aço inoxidável de aço na soldadura, a mobília e o vácuo, o copo, a bacia, o puxador da porta e as velas de ignição, filtro, graxa, um tubo do aquecimento, tubo etc. do metal do apoio.
3, materiais da aplicação da máquina
O mesmo aço, aço carbono liso, aço de liga, aço carbono do ferro, os de aço inoxidável, os baixos, o aço -310 316 de aço inoxidável, o aço de liga e 347 níquel, níveis diferentes de níquel, titânio, níquel, lata, cobre, alumínio, nióbio, ouro, prata do metal ou ligam o mesmo metal para a soldadura. cobre e níquel, titânio, cobre e níquel, titânio, titânio, molibdênio, bronze, cobre, e baixo aço carbono, cobre, metal para a soldadura.
4, fazem à máquina parâmetros técnicos principais
Modelo |
ST-A300 |
Comprimento de onda |
1064nm |
Fontes da bomba |
Xe-lâmpada dois (importada), câmara do chapeamento de ouro |
Max.power |
300W |
Única energia de pulso máxima |
60J |
Largura de pulso |
0.1~50.0ms |
Freqüência do Sequency |
1~200Hz |
Tamanho de ponto da soldadura |
0.2~1.5mm |
Profundidade da soldadura |
0.1~3.0mm |
Soldadura da seqüência |
15mm/s |
Observe o sistema |
Monitor do CCD |
Posicionamento |
Indicação da luz vermelha |
Sistema de refrigeração |
Refrigerar de água |
Precisão da repetibilidade |
0.02-0.05mm |
Tamanho da máquina |
770mm*1350mm*1200mm (L*W*H) |
Tamanho do refrigerador de água |
600 * 880 *1450 milímetro |
Exigência da eletricidade |
12-15kW, trifásico |
Exigência da fonte de alimentação |
380V±10%, 50Hz, 40A |
Peso de efectivação total da máquina (quilogramas) |
420KG |
Tamanho da embalagem da máquina (milímetro) |
Gerador do laser: 850mm*1500mm*1250mm Refrigerador de água: 1500mm*680mm*980mm Tabela de funcionamento da soldadura de laser: 1400 * 1100* 1500 |
5, a soldadura de laser provam a foto
